Descrizione

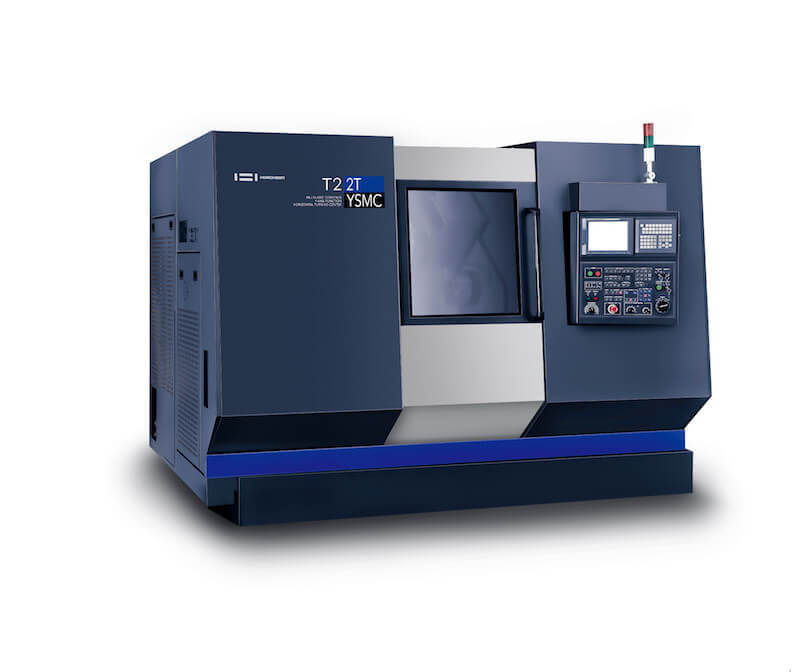

Il tornio orizzontale T2 Hwacheon
Il tornio orizzontale T2 Hwacheon è sinonimo di prestazioni elevate, dinamica ed affidabilità con un ingombro ridotto e numerose opzioni di automazione. Se si devono produrre pezzi in grandi quantità, le torrette inferiori e superiori possono essere usate in parallelo. Entrambe le torrette hanno 12 stazioni utensili (BMT 65), che possono essere fornite anche di utensili motorizzati. La struttura macchina serie T2 è in robusta fusione di ghisa Meehanite con basamento nervato ed irrigidito. Dallo studio e realizzazione utilizzando l’ausilio dei più moderni software di progettazione ed analisi si tratta di una struttura ad alta rigidità con un’elevata capacità di assorbimento delle operazioni di lavorazione e una ottimale finitura superficiale di lavorazione. La cassa inclinata con la carrozza inclinata assicura rigidità alla macchina, garantisce un’ottimale distribuzione delle spinte di lavorazione, agevola la dispersione termica e assicura un’ottimale evacuazione del truciolo di lavorazione evitandone l’accumulo in prossimità dell’area di lavoro. Tutto questo fornisce di ottenere e mantenere le condizioni ideali di lavoro anche in caso di utilizzo particolarmente gravoso della macchina. La carrozza e la slitta trasversale della torretta portautensili scorrono su guide lineari. L’utilizzo di questa tipologia di guida consente di ottenere una velocità superiore di spostamento in rapido e di ridurre gli interventi di manutenzione.
La testa del mandrino
La testa del mandrino è realizzata per consentire un’ottimale dispersione del calore accumulato nelle ore di funzionamento onde evitare possibili deformazioni termiche. Il mandrino è dotato di elettromandrino sia su mandrino principale che sul contromandrino costruito con robusti cuscinetti angolari di precisione a doppia pista. La contropunta di tipo digitale (idraulica) consente una riduzione di settaggio sino al 70%. La torretta portautensili a comando servo con bloccaggio idraulico monta un disco con sedi fresate del tipo BMT a 12 stazioni fornite di utilizzare utensili a tornire 25×25 mm o bareni max. Ø40 mm. Il pre-settaggio degli utensili avviene per mezzo di un dispositivo automatico a comando manuale che aggiorna automaticamente la tabella utensili del CN alternative possibilità errori offerti alla compilazione manuale della stessa. Lo smaltimento dei trucioli e degli sfridi di lavorazione avviene tramite un convogliatore a catena posto nella parte inferiore della zona di lavoro con la bocca di uscita sul lato distruzione o posteriore della macchina. La macchina è fornita di carenatura integrale in lamiera di acciaio, una norma CE, con blocco della macchina a porta aperta; un’opportuna finestra sulla porta consente il controllo visivo durante la lavorazione. L’ampia apertura della porta agevola le operazioni di carico / scarico pezzo e di pulizia. La macchina è conforme alle normative CE vigente e riferisce regolarmente la marcatura. Il nuovo design simmetrico contro la dispersione termica del tornio T2 incorpora il nuovo modulo “Box-on-Box” per eliminare il calore e limitare lo spostamento termico del pezzo in lavorazione. I componenti sono montati, tramite un monopezzo simmetrico, sulla base della macchina per garantire una distribuzione uniforme del calore, ogni modulo è inclinato l’uno contro l’altro a 45 gradi, con una lavorazione perfetta senza bisogno, a tutte le velocità.
